ASP60粉末高速钢_瑞典进口ASP60_高耐磨高耐压粉末高速钢_ASP60特点及应用
ASP60
瑞典进口粉末高速钢
高耐磨高耐压粉末冶金高速钢
ASP60是瑞典进口模具钢系列的高性能粉末冶金高速钢,是经粉末冶金工艺制造的Co含量10.5%的高合金粉末高速钢,ASP60具有非常好的红硬性和耐磨性,瑞典进口粉末高速钢ASP60尤其适合于需要同时满足高抗磨损和高耐压的冷作模具。瑞典进口ASP60粉末高速钢的典型应用包括:冲切薄的、具有磨损性的材料,例如电子封装材料,这是取代由于碳化物引起开裂和崩角的一个很好的选择。
ASP60的化学成分:
瑞典牌号 |
ASP60 |
主要化学成分% |
C |
Cr |
Mo |
W |
V |
Co |
2.30 |
4.20 |
7.00 |
6.50 |
6.50 |
10.50 |
标准对照 |
W.Nr.1.3241。 |
出厂状态 |
软性退火更高至340HB。 |
ASP60特点:
ASP60是瑞典进口模具钢系列的一种高合金粉末冶金高速钢(PM),其特点:
⑴、极高的耐磨性;
⑵、极高的抗压强度;
⑶、良好的淬透性;
⑷、良好的韧性;
⑸、良好的热处理稳定性;
⑹、非常好的回火稳定性。
ASP60通过奥氏体化可以得到非常高的硬度和抗压强度,它拥有同其他ASP系列材料一样好的热处理尺寸稳定性。虽然是高合金钢。但它的韧性非常高。ASP60的机加工性能低于其他的低合金高速钢。其耐磨性能高于同类高合金高速钢,但稍逊色于ASP30。
ASP60热处理工艺:
⑴、软化退火工艺:
瑞典进口ASP60软化退火工艺是在保护气氛下,加热至850~900℃,在炉中以10℃/h的速度冷却到700℃,然后空冷。
⑵、去应力回火工艺:
瑞典进口粉末高速钢ASP60制作的模具工件经粗加工后,加热到600~700℃,保温2小时,缓慢冷却至500℃,然后空冷,即可消除加工过程中产生的应力。
⑶、淬火工艺:

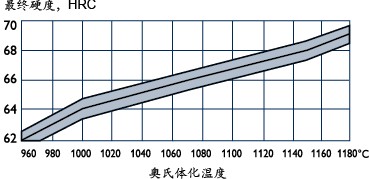

预热温度:450~500℃和850~900℃;奥氏体化温度:1100~1180℃,根据所需更终硬度,见下图所示:
上图所示为瑞典进口粉末高速钢ASP60不同的奥氏体化温度淬火并3次560℃回火,每次保温1小时后的硬度。
经不同的奥氏体化温度淬火并3次560℃回火保温1小时的硬度值如下表所示:
钢号 |
奥氏体化温度/℃ |
960 |
1000 |
1070 |
1150 |
1180 |
ASP60 |
硬度值/HRC |
62 |
64 |
66 |
68 |
69 |
苏州钜研温馨提醒您:工件在淬火过程中应避免脱碳和氧化;保温时间=当工件在淬火温度完全热透后,再需要保持的时间。
⑷、回火工艺:
回火温度应选择560℃而不考虑奥氏体化温度。回火3次,每次保温1小时。工件应冷却到室温。经以上回火后,其残余奥氏体量将小于1%。
ASP60的应用:
ASP60是一种含钴高性能粉末冶金高速钢。10.5%的含钴量提升了材料的高温性能(如红硬性和抗回火性),抗压强度和弹性模量。ASP60含大量非常小、非常硬,分布均一的碳化物,它是由高含量的碳与大量的碳化物形成元素(如铬,钼,钨和钒)结合形成的。ASP60中的小颗粒碳化物不利于萌生裂纹,并且提高了材料的耐磨损性能。
ASP60特别适用于需要同时满足极高耐磨损性和抗压强度的冷作模具。瑞典进口粉末高速钢ASP60的典型应用包括:冲切薄的、具有磨损性的材料,例如电子封装材料,这是取代由于碳化物引起开裂和崩角的一个很好的选择。
本文部分内容来源于网络,我们仅作为信息分享。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容, 请发送邮件至 promaxsts@163.com 举报,一经查实,本站将立刻删除。
